一、系统介绍

永磁同步電动滚筒是精基公司根据市场需求二开发的新型永磁外转子智能直驱装置，改变了传统带式输送机由電机+耦合器+减速器+联轴器+转动滚筒等组成的复杂的转动链，集驱动、转动、滚筒于一體，带来了带式输送机驱动系统的革命性变革。

永磁電动滚筒充分考虑了调速过程中从设备、变频器及控制系统的各项要求，具有低速大转矩、宽调速范围、抗变频器Dv/Dt高频脉冲谐波、高效节能、低噪音、長寿命、搞可靠性等优点，是散料运输机械理想的驱动产品。同时，永磁滚筒内部可集成逆止器，提供一體化解决方案，满足带式输送机的逆止要求，可广泛应用于矿山、電厂、港口码头等场所的各类散料运输机械。

二、应用范围

带式输送机用PVD智能驱动与控制系统以散状物料运输系统為应用目标。广泛应用于矿山、煤炭、港口、冶金、化工、建材、電力、粮食及交通运输等领域。

例如：

煤矿行业中井下大巷皮带机、转载皮带机、主井皮带机等，井上选煤厂的运煤皮带机等。

港口码头行业中散料（煤炭、矿石）运输皮带机等。

建材行业中散料（砂石、碳酸钙等）运输皮带机等。

冶金矿山行业中散料（铜矿、铁矿等）运输皮带机等。

三、产品构成

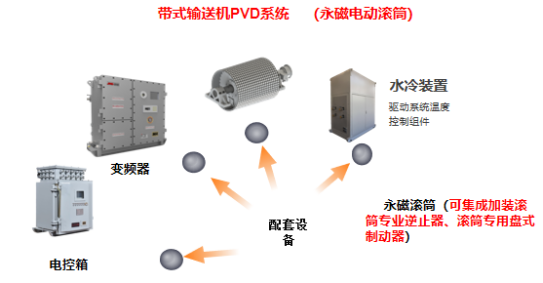

带式输送机PVD系统组件由永磁電动滚筒、专用变频器、控制装置、冷却装置、联轴器、逆止器、盘式制动器等产品组成：

四、参数范围

電压等级：380V/660V/1140V

功率范围：380V/660V/1140V    22kW～710kW

                 带速范围：1.25m/s～5.0m/s，带宽范围：650mm～2000mm。

冷却方式：风冷、水冷

安装方式：卧式安装（IMB3）

• 运用案例

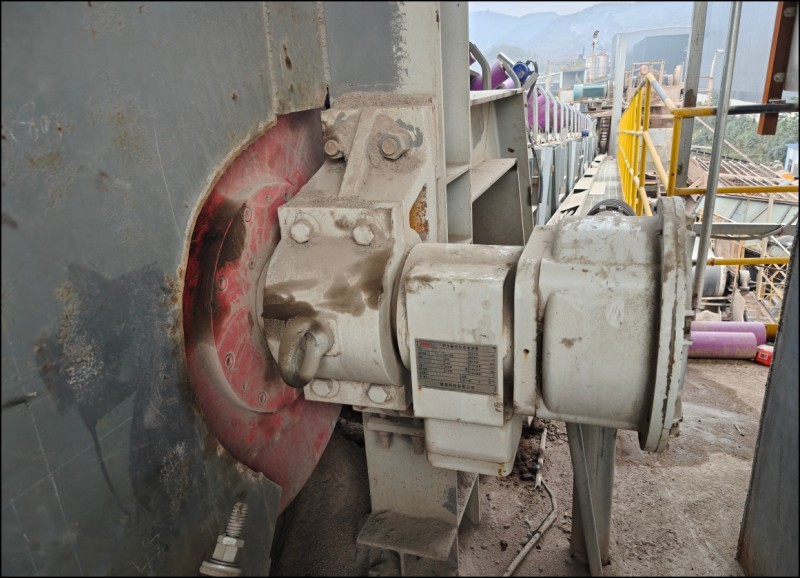

湖北某港口案例：355kW  660V  带速3.15m/s

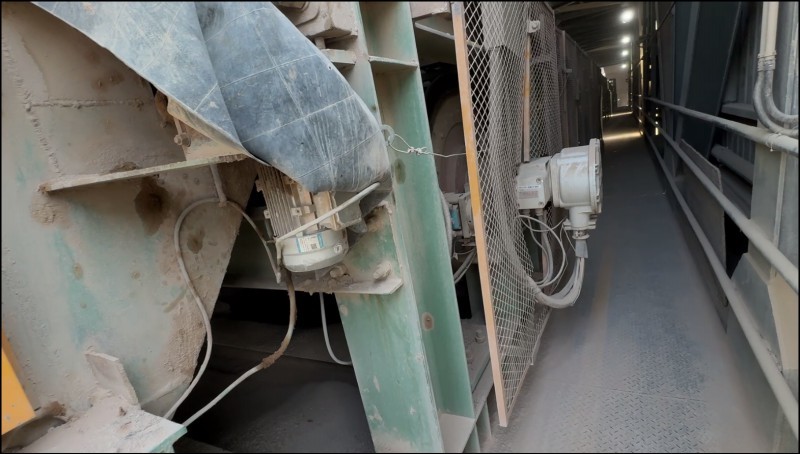

湖北某建材案例：250kW  380V  带速3.55m/s

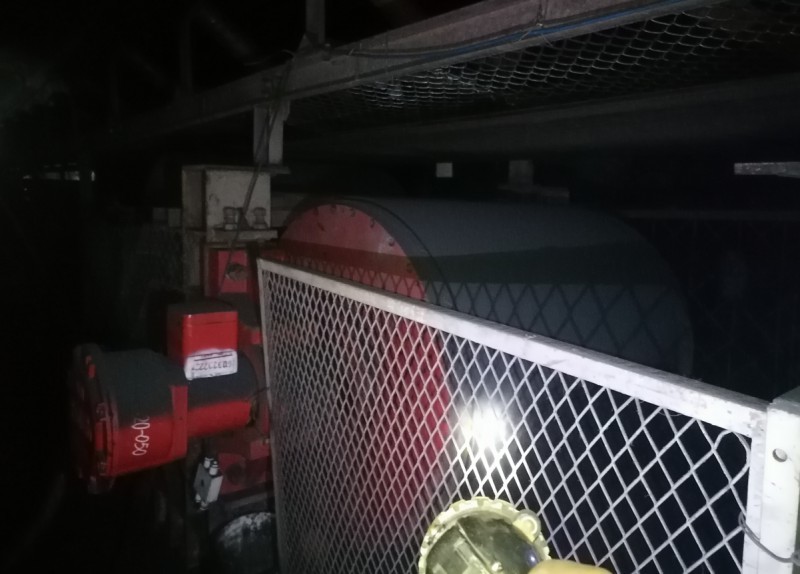

安徽某煤矿案例：200kW 1140V 带速2.5m/s
