一、系统介绍

永磁同步变频一體机是我公司在积累多年的永磁直驱電机和变频器研发和使用经验的基础上，将永磁電机与变频器一體化设计，结构紧凑，安装快捷，省去了中间连接环节、化繁為简进一步提升负载的传动效率，实现变频控制、電机转动、電机保护、负载检测、动态功率平衡等功能。

无需長距离供電所需滤波及電抗器，消除供電電缆对变频器控制的影响，體积小不需要额外空间放置变频器。

二、应用范围

带式输送机用PVD智能驱动与控制系统以散状物料运输系统為应用目标。广泛应用于矿山、煤炭、港口、冶金、化工、建材、電力、粮食及交通运输等领域。

例如：

煤矿行业中井下大巷皮带机、转载皮带机、主井皮带机等，井上选煤厂的运煤皮带机等。

港口码头行业中散料（煤炭、矿石）运输皮带机等。

建材行业中散料（砂石、碳酸钙等）运输皮带机等。

冶金矿山行业中散料（铜矿、铁矿等）运输皮带机等。

三、产品构成

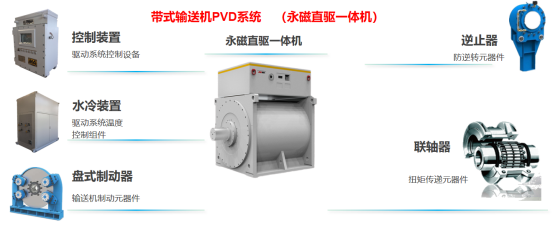

带式输送机PVD系统组件由永磁直驱一體机、控制装置、冷却装置、联轴器、逆止器、盘式制动器等产品组成：

四、参数范围

電压等级：1140V/10000V

功率范围：低压1140V：          132kW～1000kW

                高压6000V/10000V：   220kW～1000kW

转速范围：38r/min～90r/min

冷却方式：水冷

安装方式：卧式安装（IMB3）

五、运用案例
